Фреза дорожная

(0 голосов)
Заказать

Фреза дорожная предназначена для ямочного ремонта асфальтобетонных покрытий дорог, тротуаров, площадей.

Фреза позволяет осуществлять следующие виды ремонтных работ:

- устранение колейности и наплывов на остановках транспорта и перед светофорами;
- сплошное фрезерование;
- оконтуривание ямок;
- оконтуривание ремонтируемых участковФреза может эксплуатироваться при температуре окружающей среды не ниже плюс 5 °С.

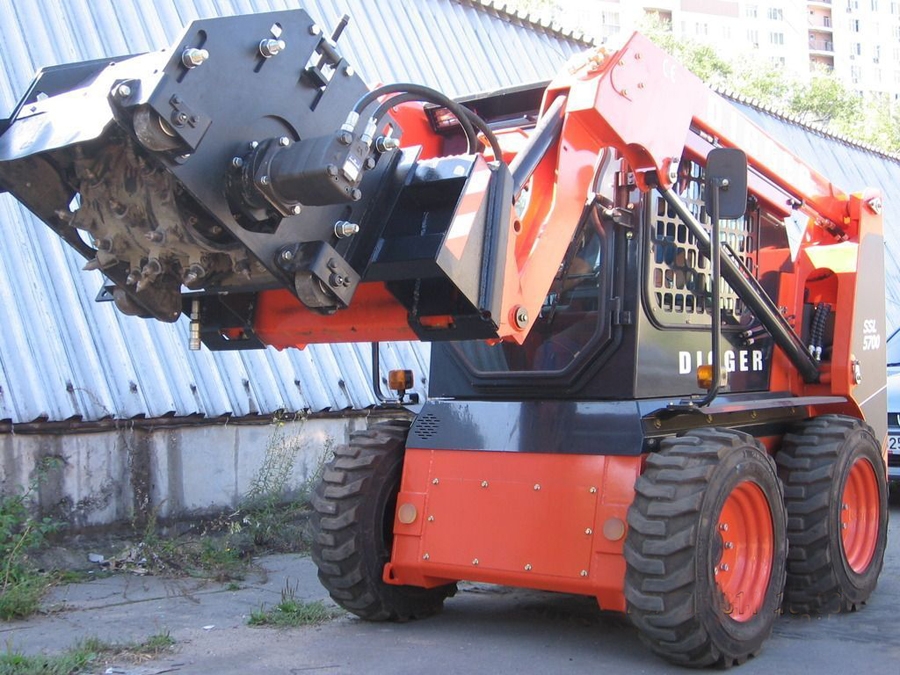

Фреза дорожная является навесным оборудованием для универсальных минипогрузчиков.

Фреза в соответствии с рисунком приложения состоит из: барабана 1, корпуса 2, крепежной панели 3, опоры левой 4, опоры правой 5, гидромотора 6, промежуточной плиты 7, боковых опор 8 .

Барабан 1 установлен внутри корпуса и закреплен шпильками к фланцам опор 4 и 5. На поверхности барабана приварены в определенном порядке резцедержатели 9 в которых установлены резцы 10.

Резцы в резцедержателях установлены с возможностью поворота вокруг своей оси.

Корпус вместе с установленными на нем барабаном и боковыми опорами шарнирно закреплен на промежуточной плите и имеет возможность поворачиваться относительно продольной оси машины на угол 7°30´ в каждую сторону.

Крепежная панель выполнена в виде сварной конструкции и состоит из плиты, поперечных балок и двух кронштейнов крепления к машине. В плите крепежной панели выполнены две группы отверстий для крепления промежуточной плиты, обеспечивающие два положения корпуса с барабаном относительно крепежной панели и машины.

Переустановкой промежуточной плиты из одного положения в другое обеспечивается перемещение корпуса с барабаном из центрального в крайнее правое положение.

Привод барабана осуществляется гидромотором 6. Гидромотор установлен на левой опоре 4, подача рабочей жидкости осуществляется при помощи рукавов высокого давления с установленными на них быстроразъемными соединениями.

Применяемые во фрезе подшипники указаны в таблице 7.3

















Характеристика подшипника



Расположение

Обозначение Количество

Левая опора

53611 ГОСТ 5721-75 (22311) 1

Правая опора

53611 ГОСТ 5721-75 (22311) 1



К корпусу с двух сторон закреплены боковые опоры 8. На каждой боковой опоре установлен регулировочный винт 11, который позволяет смещать их относительно корпуса и изменять тем самым глубину фрезерования.



Технические характеристики



Наименование

ФД-03 / ФД-04 / ФД-06

Масса, кг

500 / 580 / 680

Ширина фрезерования, мм

300 / 400 / 600

Глубина фрезерования, мм

0-120

Количество резцов барабана, шт

25 / 34 / 49

Габаритные размеры, мм:

длина/ширина/высота 1200/1430/785

Тип рабочего органа,

Барабанный

Подача гидравлической жидкости, л/мин, не менее

60 / 80 / 80

Давление в гидросистеме. МПа,

16 - 21

Производительность, при заглубление рабочего барабана в фрезеруемую поверхность на 70 мм, м2/час (значение может меняться в зависимость от качества дорожного покрытия, температуры воздуха и т.д...)

32 / 42 / 63

Исполнение с системой полива

Да

Емкость бака, л

80

Напряжение питания, В

12





Уникальные особенности:

  • Подвижный корпус, с осью качения, равномерно распределяет нагрузку на резцы, отслеживает наклон дорожного покрытия, позволяет более эффективно бороться с наплывами асфальта.
  • Возможность смещение фрезы от оси погрузчика увеличивает удобство работы. Позволяет фрезеровать максимально близко к бордюру дороге, работать на пешеходных дорожках, тротуарах.
  • При установке системы полива осуществляется сразу две дополнительные функции:

- пылеподавление (увеличивает удобство фрезерование на дорогах общего пользования и даёт возможность фрезерования в закрытых помещениях, цехах, ангарах и т.д.);

- охлаждение рабочей поверхности (значительно увеличивает долговечность резцов).



  • Применение 2х рядной приводной цепи позволяет улучшить плавность и бесшумность работы.
  • Простой и надежный механизм регулировки глубины фрезерования.
  • Высокая устойчивость к абразивному износу, благодаря использованию твердосплавных резцов.
  • Возможность быстрой  замены изношенных резцов (не более одной минуты для смены одного резца).
  • Фреза комплектуется импортным гидромотором, с максимальным крутящим моментом в 1300Нм.







  • Стоимость: под заказ, стоимость оговаривается при заказе
