Отвал является навесным оборудованием для универсальных минипогрузчиков.

Отвал является навесным оборудованием для фронтальных погрузчиков.

Отвал состоит из следующих основных узлов:

Корпуса отвала 1, поворотного кронштейна 2, промежуточного кронштейна 3, крепежной панели 4.

Корпус отвала представляет собой сварную конструкцию из листовой стали закрепленную болтами на поворотном кронштейне.

Поворотный кронштейн соединен осью с промежуточным кронштейном и позволяет изменять угол поворота корпуса отвала относительно движения машины.

На крепежной панели жестко закреплены кронштейны крепления к быстрозажимному устройству машины и две подножки для удобства посадки оператора в машину.

В нижней части корпуса отвала болтами закреплен нож 11, выполненный в виде стальной пластины с возможностью перестановки.

Поворот отвала в исполнении с гидравлическим поворотом осуществляется гидроцилиндром 9 подключенным к гидросистеме машины при помощи рукавов высокого давления и быстроразъёмных соединений 5.

Поворот отвала в исполнении с механическим поворотом осуществляется вручную с фиксацией в трех положениях при помощи пальца 10.

На отвал возможна установка дополнительных комплектующих.

Для работы отвалом на не ровных поверхностях вместо ножа возможна установка резинового фартука.

Для увеличения объема перемещаемого материала в верхней части корпуса отвала возможна установка

отбойника 7.

В нижней части корпуса отвала возможна установка опорных пяток 6, которые при помощи проставочных шайб позволяют изменять глубину врезания ножа в поверхность с шагом 4 мм.

В верхней части корпуса отвала возможна установка флажков 8, которые показывают положение краев ножа отвала.

Для защиты отвала от механических повреждений при столкновении с препятствием и для преодоления отвалом не высоких препятствий между корпусом отвала и поворотным кронштейном возможна установка комплекта пружин с кронштейнами (пружин).

Установка пружин позволяет корпусу отвала отклоняться от рабочего положения при наезде на препятствие и возвращаться обратно при преодолении или удалении препятствия.

  Технические характеристики

Уникальные особенности:

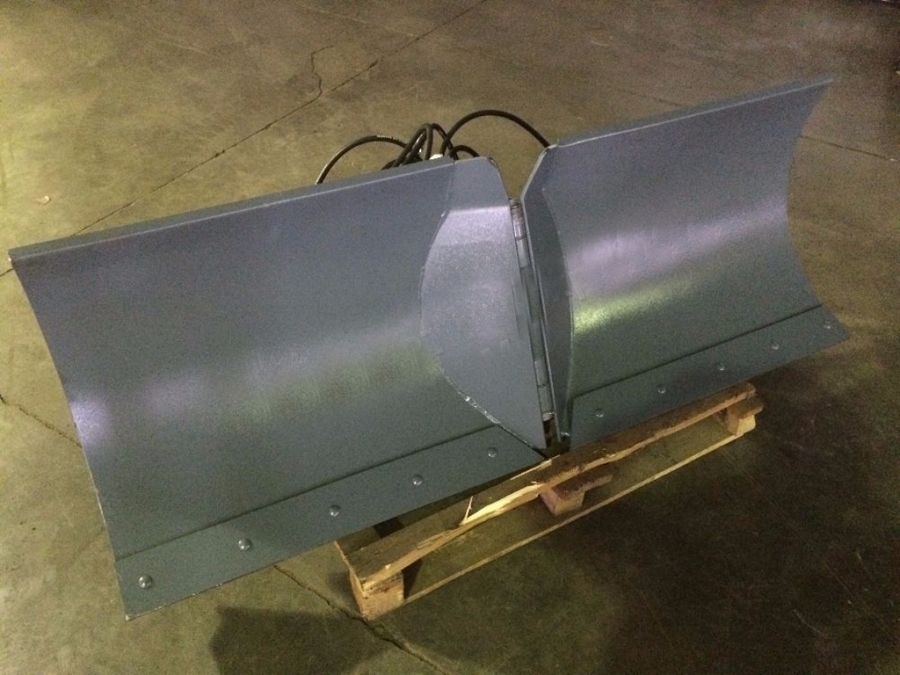

• Возможность асинхронного поворота двух рабочих поверхностей отвала, существенно увеличивают удобство, его использования.
