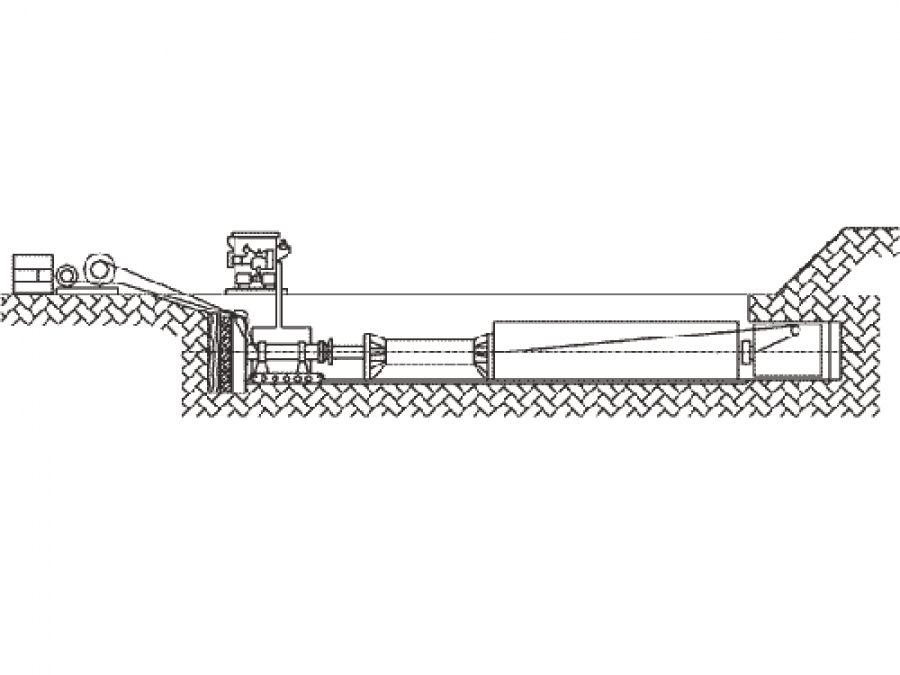

Установка для бестраншейной прокладки труб предназначена для прокладки труб или кожухов диаметром 1220 или 1400 мм под автомобильными и железнодорожными дорогами и другими сооружениями в сухих и мокрых грунтах (кроме плывунов) 1-й, 2-й и 3-й групп методом гидромеханического продавливания с удалением грунта с помощью челнока.

Применение бестраншейной установки дает возможность проводить все работы при бестраншейной прокладке без присутствия рабочих в забое с механической разработкой и удалением грунта. Установка обслуживается бригадой из 3-х человек.

Установка для бестраншейной прокладки состоит из следующих основных единиц:
- головки
- блока силового
- привода гидравлического
- башмака упорного
- вставок
- направляющего кожуха
- лебедки
- электропроводки

Установка работает от гидростанции (входит в комплект поставки).
Поставляется в разобранном виде.

Технические характеристики
Размеры прокладываемого кожуха, мм
диаметр номинальный	1220 или 1400
длина кожуха, не более	60000
длина отдельного элемента кожуха, не более	6000
Усилие продавливания, кН(тс) не более	5340(340)
Параметры гидропривода:
давление, Мпа(кгс/см), не более	30(305)
длина хода домкратов, мм	1100±10
скорость рабочего хода, м/мин, не менее	0,14
скорость холостого хода, м/мин, не менее	0,38
Параметры перемещения челнока:
усилие извлечения челнока, Н(кгс), не более	22600(2300)
усилие подачи челнока, Н(кгс) не более	6380(650)
скорость извлечения челнока, м/мин, не менее	10,2
скорость подачи челнока, м/мин не менее	30
Параметры электрооборудования установки:
вид тока	3-х фазный
напряжение, В	380/220
общая мощность, кВт	18
Общая масса установки, кг.	14200
