Подробнее ...Данные прицепы комплектуются различными видами домкратов, что позволяет увеличивать стационарную грузоподъемность до 40 тонн.
Установка различных видов подвески ("Балансир", "Тандем") позволяет достичь более плавного хода по любой местности.
Прицепы предназначены для транспортирования по дорогам общего пользования и в полевых условиях. Тягачами прицепа-шасси могут быть транспортные средства, имеющие тягово-сцепное устройство по ГОСТ 2349, а также пневмоэлектровыводы по ГОСТ 4364, ГОСТ 9200.
Номинальное напряжение электрооборудования 24 В.

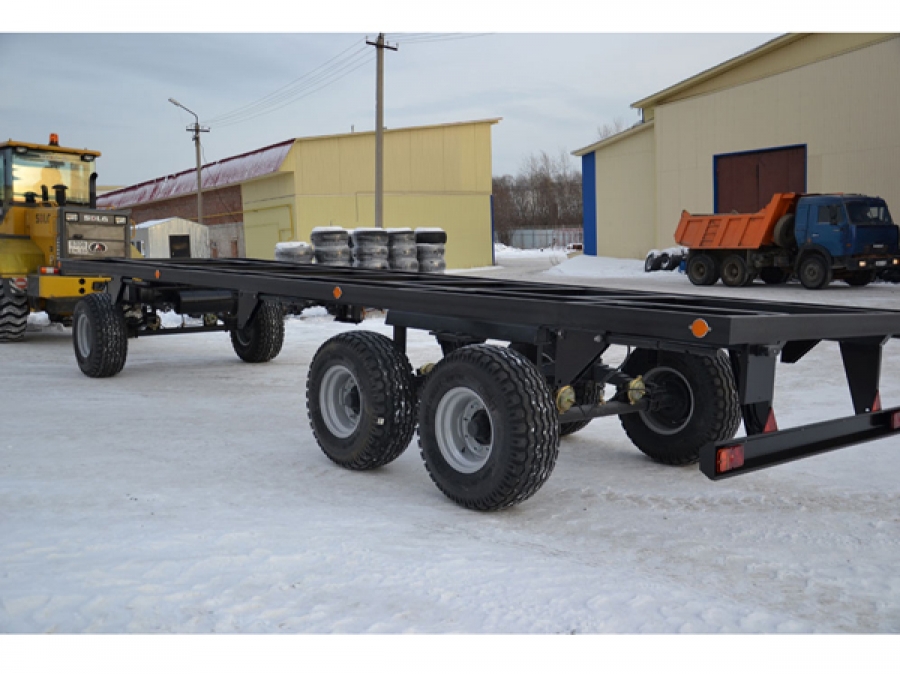

В таблице указаны характеристики разработанных нами 3-хосных прицепов-шасси
|
Модель (модификация) |
Длина с дышлом (L) мм |
Длина рамы прицепа (Р) мм |
Ширина рамы прицепа (В) мм |
Погрузочная высота (Н) мм |
Межосевое расстояние (С) мм |
Высота сцепного устройств (N) мм |
|
830924-01 |
8280 |
6000 |
2500 |
1235 |
4500 |
770 |
|
830924-02 |
8280 |
6000 |
2800 |
1235 |
4500 |
770 |
|
830924-03 |
10280 |
8000 |
2500 |
1235 |
5500 |
770 |
|
830924-04 |
10280 |
8000 |
2800 |
1235 |
5500 |
770 |
|
830924-05 |
11280 |
9000 |
2500 |
1235 |
6500 |
770 |
|
830924-06 |
11280 |
9000 |
2800 |
1235 |
6500 |
770 |
|
830924-07 |
11880 |
9600 |
2600 |
1235 |
7500 |
770 |
|
830924-08 |
12280 |
10000 |
2800 |
1235 |
7500 |
770 |
|
830924-09 |
14280 |
12000 |
2500 |
1285 |
8380 |
820 |
|
830925-01 |
8280 |
6000 |
2500 |
1285 |
4500 |
820 |
|
830925-02 |
8280 |
6000 |
2800 |
1285 |
4500 |
820 |
|
830925-03 |
10280 |
8000 |
2500 |
1285 |
5500 |
820 |
|
830925-04 |
10280 |
8000 |
2450 |
1285 |
5500 |
820 |
|
830925-05 |
11280 |
9000 |
2500 |
1285 |
6500 |
820 |
|
830925-06 |
11280 |
9000 |
2450 |
1285 |
6500 |
820 |
|
830925-07 |
12280 |
10000 |
2500 |
1285 |
7500 |
820 |
|
830925-08 |
12280 |
10000 |
2800 |
1285 |
7500 |
820 |
|
830925-09 |
13280 |
11000 |
1390 |
1225 |
7740 |
820 |
|
830925-10 |
11280 |
9000 |
2500 |
1285 |
6500 |
820 |
|
Рабочая тормозная система |
Привод пневматический, двухпроводный, тормоза колодочные барабанного типа, действуют на все колёса. |
|
Рабочее давление в тормозной системе, |
0,65(6,5) |
|
Стояночная тормозная система |
C механическим винтовым приводом на рабочие тормоза задних колёс |
|
Электрооборудование |
Однопроводная система постоянного тока 12В или 24В с питанием от тягача |
|
Колеса |
Дисковые разборные/неразборные 13 W *18 |
|
Шины |
15,5/65-18 модель КФ-105А по ГОСТ 7463 для шасси 830927; BKT бескамерное в сборе с диском |
|
Поворотное устройство |
Круг поворотный |
|
Сцепная петля |
По ГОСТ 2349 |
|
Максимальная скорость движения |
35 |
Прицепы шасси моделей 830924 и 830925 с усиленной рамой предназначены для монтажа спецоборудования (мобильных зданий, вагон-домов различного назначения, технологического оборудования, дизель-электростанций, блок-контейнеров, парогенераторных установок, емкостного оборудования и других машин, механизмов и конструкций).
