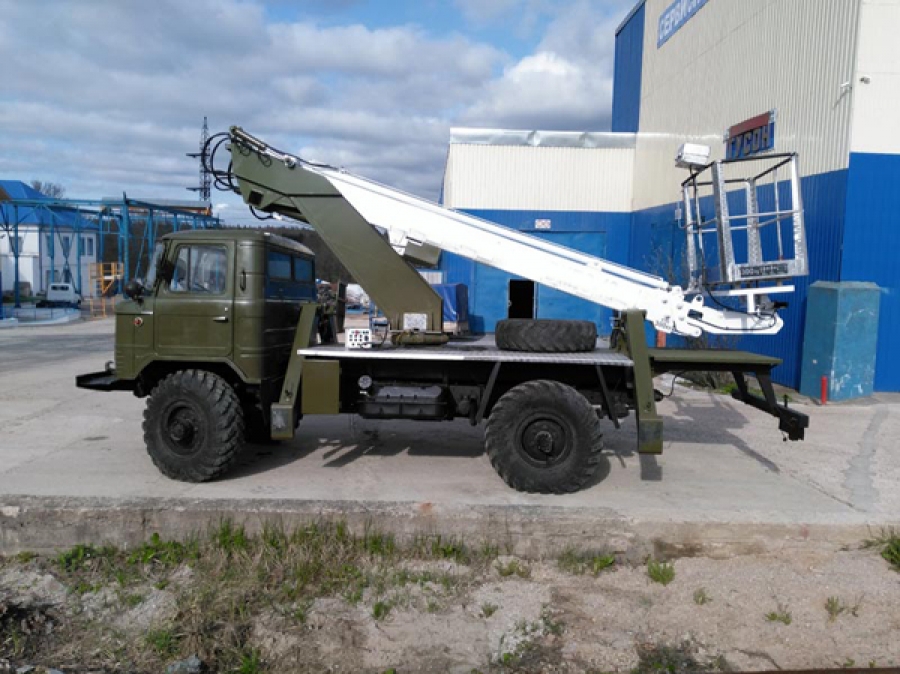

Конструкция рабочего органа подъемника - телескопическая 3-х секционная стрела соединенная с поворотной рамой. Максимальная грузоподъемность составляет 300 кг и вылет 12,5 м. Привод автогидроподъемника осуществляется посредством гидронасоса, который приводится во вращение от двигателя базового автомобиля через раздаточную коробку. Гидравлическая система обеспечивает управление всеми механизмами с широким диапазоном регулирования скоростью рабочей операций. Данный подъемник относится к бюджетной группе автогидроподъемников.

При разработке конструкторской документации и изготовлении данного подъемника использовались материалы и комплектующие узлы ведущих европейских производителей DOMEX, Moellr, IMPOL, CRAFT-bearings, WBF, Nimmet, BPE, Marchesini, Walvoil Hydraulic control system.

Оборудование данного подъемника может монтироваться на различные автомобильные шасси аналогичные базовому, в том числе и на шасси Заказчика.

При изготовлении подъемника учитываются требования и пожелания Заказчика, которые не противоречат требованиям безопасности.









Характеристики подъемника :

Наименование параметра	Значение параметра подъемника на шасси
1 Базовое шасси	ГАЗ-66
2 Максимальная грузоподъемность люльки, кг	300
3 Площадь люльки, м2	1±0,1
4 Максимальное количество людей в люльке, чел.	2
5 Максимально допустимое ручное усилие (создаваемое двумя людьми), Н	400
6 Рабочая высота подъема, м, не менее	18
7 Вылет стрелы, мм, не более	12500
8 Максимальная скорость подъема люльки, м/с	0,5
9 База, мм, не более	3300
10 Опорный контур, мм, не менее	3500´3600
11 Максимальная реакция опоры на лапы, Н	16800
12 Коэффициент статической устойчивости	1,34
13 Угол поворота стрелы.	360°
14 Способ управления	Электрогидравлический
15 Рабочее давление в гидросистеме, МПа	20
16 Способ управления	Дистанционный
17 Способ токоподвода к подъемнику	От электрооборудования базового шасси
18 Полная масса подъемника, кг, не более	5450
19 Масса подъемного оборудования, кг, не более	2000
20 Габаритные размеры подъемника в транспортном положении, мм, не более:
- длина	6989
- ширина	2500
-высота	3450
21 Срок службы, лет, не менее	12
