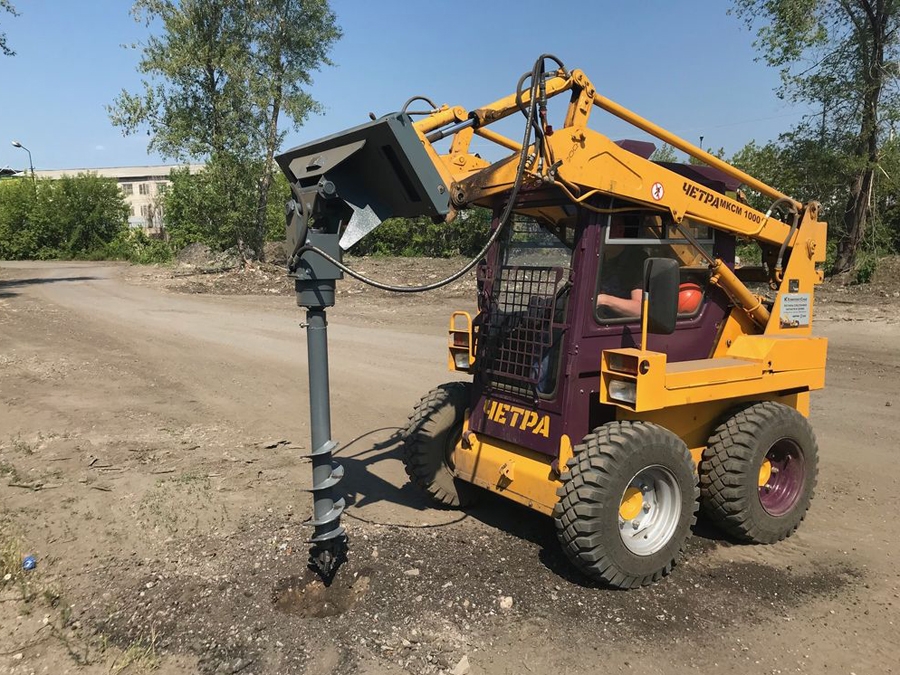

Буровая установка является навесным оборудованием для универсальных минипогрузчиков.

Буровая установка является навесным оборудованием для фронтальных погрузчиков.

Буровая установка (рис.) состоит из гидровращателя 3, шарнирного кронштейна 4, крепежной панели 5 для навешивания на машину с соответствующим быстрозажимным устройством или адаптером.

Гидровращатель 3 оснащён шестигранным наконечником для крепления бурового инструмента 1.

Буровой инструмент, установленный на вал гидровращателя фиксируется в осевом направлении болтом 2.

Гидровращатель 3 соединен с крепежной панелью 5 с помощью шарнирного кронштейна 4. Такая схема позволяет производить вертикальное бурение даже при наклоне самой машины.

Буровой инструмент состоит из шнека 6 с закрепленной на нем с помощью болтового соединения битой 7. Бита служит для лучшего центрирования и разрыхления слоёв грунта при бурении.

Врезающиеся рабочие поверхности шнека и биты усилены твёрдосплавными напайками. Между валом гидровращателя и буровым инструментом возможна установка удлинителя, который увеличивает глубину бурения.

Подача рабочей жидкости в привод осуществляется при помощи рукавов высокого давления с установленными на них быстроразъемными соединениями 8. В транспортном положении буровая установка ставится на крепежную панель и на опоры 9.





























Технические характеристики



Глубина бурения,м
при установленном удлинителе	до 2,0
без удлинителя	до 1,1
Диаметры изготавливаемых отверстий, мм	150; 200; 300; 400
Максимальная скорость вращения бурового инструмента, об/мин	120
Максимальный крутящий момент на буровом инструменте, Нм	1200
Масса без инструмента, кг	160
Масса инструмента диаметром, кг
150 мм (поставляется отдельно)	22
200 мм	24
300 мм	32
400 мм ( поставляется отдельно)	36
Масса удлинителя, кг	16
Климатическое исполнение по ГОСТ 15150-69	УХЛ1
Параметры потока гидравлической жидкости:
Максимальное давление в гидросистеме, МПа	25
Возможность работы при включении гидравлики машины в режиме "Hi-Flow"	нет



Уникальные особенности:

• В вращателе буровой установки используются два радиально-упорных подшипника (динамическая грузоподъемность одного подшипника до 151000Н.)
• Вал вращателя подвергается термообработке с последующей механической обработкой (сталь 40Х, твёрдость 40-45HRC)
• Вращение с буровой установки на инструмент передаётся через фланцы шестигранной формы. Соединение такой формы позволяют передавать крутящий момент до 14000Нм
• Шарнирный кронштейн вращателя позволяет осуществлять вертикальное сверление даже при наклоне самого погрузчика.
• Буровая установка комплектуется импортным гидромотором, с максимальным крутящим моментом в 13000Нм.
• Широкий модельный ряд буровых инструментов (150/200/300/400мм…)
