Бурильно-крановая машина (ямобур) БКМ-321

1
2
3
4
5

(0 голосов)

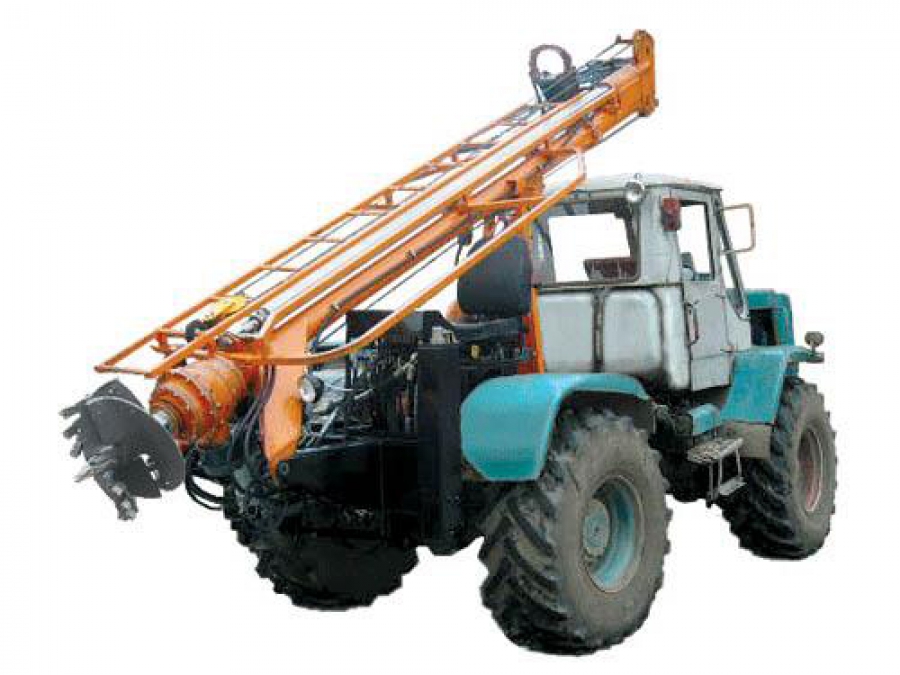

Бурильно-крановая машина (ямобур) БКМ-321 представляет собой буровую установку с крановым оборудованием установленную на шасси колесного трактора Т-150. Помимо собственно бурового агрегата буровая установка включает телескопическое крановое оборудование (высота телескопируемой части – 3,6 метров), что позволяет поднимать груз массой до 2 т на высоту до 8 метров. В верхней части кранового оборудования установлен поворотный блок, позволяющий поднимать груз с любой стороны установки. Хороший обзор рабочей зоны достигается за счет выноса пульта управления на буровую установку. Установка опор и столбов производится при незначительном смещении бурильно-крановой машины.
Тип основного бурового инструмента – лопастной бур. Привод подачи бурового инструмента – гидравлический. Привод вращения бурового инструмента – гидравлический.

Конструктивные особенности:
- применён гидравлический привод вращения штанги с автоматическим регулятором скорости вращения и крутящего момента;
- в гидросистеме машины использованы комплектующие изделия ведущих производителей;
- усилены металлоконструкции несущей рамы, кранового устройства, опорных элементов и других узлов за счет применения замкнутых профилей, соединений «в шип» с последующей сваркой, использования гибочных операциях вместо сварки и других технических решений;
- применена гидравлическая лебёдка грузоподъёмностью 2т;
- в гидросистеме машины применены рукава высокого давления специального исполнения, позволяющие отказаться от металлических трубопроводов.

Технические характеристики
Базовое шасси	Т – 150 (колёсный)
Глубина бурения, м	3
Диаметр бурения, м	0,25; 0,36; 0,50; 0,63; 0,80
Угол бурения, градусов	60...106
Максимальный крутящий момент на бурильном инструменте, Н.м	4900
Грузоподъемность кранового оборудования, кг	2000
Максимальная высота подъема грузового крюка, м	8
Дополнительное подъемное оборудование усилием (т)	До 5
Мощность привода оборудования, кВт, не более	80
Маса оборудования, кг	1900
Буровой инструмент	Лопастной бур
Тип привода вращения и подачи бурильного инструмента	Гидравлический
Техническая производительность (при бурении скважин диаметром 0,5 м и установке в них опор), шт./ч	5
Масса полная, кг, не более	9000
