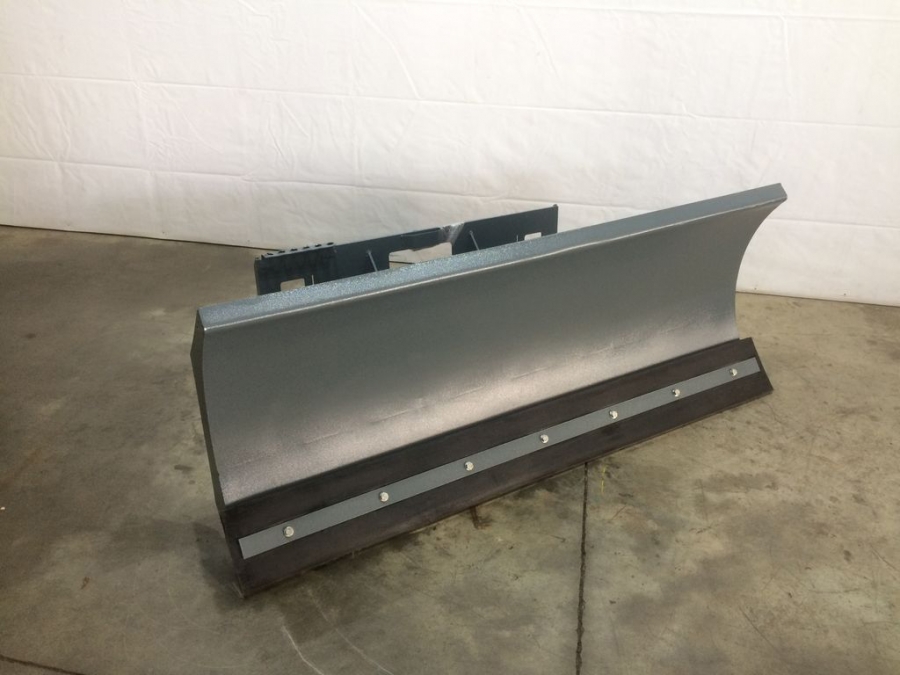

Отвал является навесным оборудованием для универсальных минипогрузчиков.

Отвал является навесным оборудованием для фронтальных погрузчиков.













Отвал состоит из следующих основных узлов:

Корпуса отвала 1, поворотного кронштейна 2, промежуточного кронштейна 3, крепежной панели 4.



Корпус отвала представляет собой сварную конструкцию из листовой стали закрепленную болтами на поворотном кронштейне.

Поворотный кронштейн соединен осью с промежуточным кронштейном и позволяет изменять угол поворота корпуса отвала относительно движения машины.

На крепежной панели жестко закреплены кронштейны крепления к быстрозажимному устройству машины и две подножки для удобства посадки оператора в машину.

В нижней части корпуса отвала болтами закреплен нож 11, выполненный в виде стальной пластины с возможностью перестановки.

Поворот отвала в исполнении с гидравлическим поворотом осуществляется гидроцилиндром 9 подключенным к гидросистеме машины при помощи рукавов высокого давления и быстроразъёмных соединений 5.

Поворот отвала в исполнении с механическим поворотом осуществляется вручную с фиксацией в трех положениях при помощи пальца 10.

На отвал возможна установка дополнительных комплектующих.

Для работы отвалом на не ровных поверхностях вместо ножа возможна установка резинового фартука.

Для увеличения объема перемещаемого материала в верхней части корпуса отвала возможна установка

отбойника 7.

В нижней части корпуса отвала возможна установка опорных пяток 6, которые при помощи проставочных шайб позволяют изменять глубину врезания ножа в поверхность с шагом 4 мм.

В верхней части корпуса отвала возможна установка флажков 8, которые показывают положение краев ножа отвала.

Для защиты отвала от механических повреждений при столкновении с препятствием и для преодоления отвалом не высоких препятствий между корпусом отвала и поворотным кронштейном возможна установка комплекта пружин с кронштейнами (пружин).

Установка пружин позволяет корпусу отвала отклоняться от рабочего положения при наезде на препятствие и возвращаться обратно при преодолении или удалении препятствия.





  Технические характеристики



Ширина захвата отвала, мм	1800/2000
Максимальный угол поворота	плюс/минус 30º
Привод поворота
О-180/200	ручной
О-180Г/200Г	гидравлический
Масса отвала, кг
О-180/200	235/245
О-180Г/200	255/265





Уникальные особенности:

• Большая толщина металла (S5 толщина лопаты, S8 толщина несущей рамы) увеличивает надежность.
• Система регулируемых, скользящих лыж, позволяет осуществлять равномерное перемещение сыпучих и кусковых материалов, выравнивания земельных площадей и т.д.
• Отвал комплектуется сменным металлическим ножом (марка стали 09Г2С толщина 12 мм) и сменной, резиновой, армированной пластиной.
• Возможность установки гидроцилиндра, позволяет менять угол поворота отвала не выходя из погрузчика и не прекращая движение. Что положительно влияет на скорость очистки, уборки, выравнивания и т.д.
