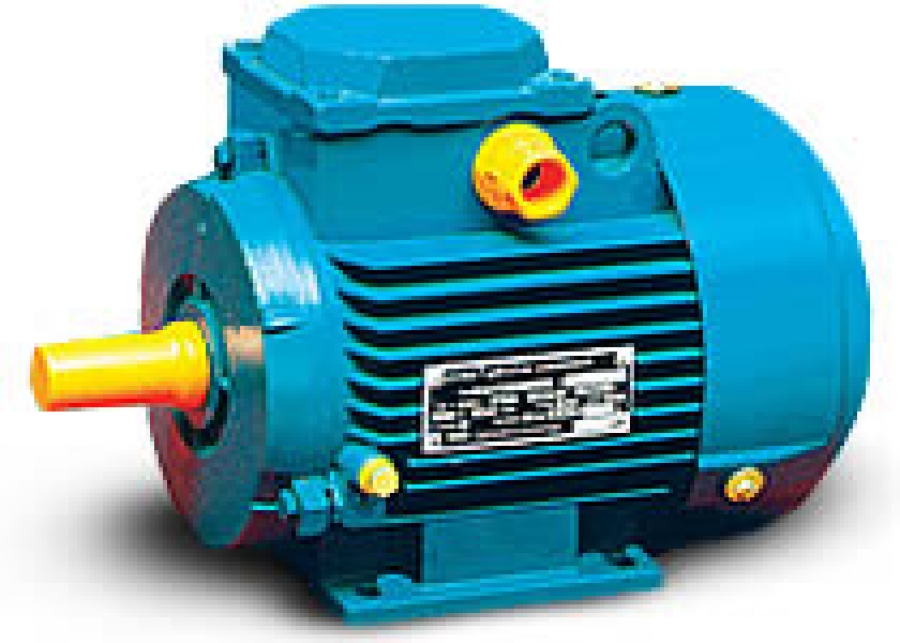

Трехфазные асинхронные двигатели АИР112

1
2
3
4
5

(0 голосов)

Двигатели трёхфазные асинхронные с короткозамкнутым ротором серии АИР изготавливаются по ТУ РБ 05755950-420-93. Двигатели выпускаются как общепромышленного назначения, так и в различных модификациях:
повышенной точности по установочно-присоединительным размерам;
- многоскоростные;
- с повышенным скольжением;
- со встроенной температурной защитой;
- прочие (различного климатического и монтажного исполнения, исполнения по степени защиты и т.д.).

Габаритно-присоединительные размеры двигателей основного исполнения исполнение IM108X, IM208Х, IM308Х (IM218X;IM368X)
(чертеж и присоединенные размеры)

Таблица 1 - Размеры трехфазных двигателей

Размеры, мм		Тип двигателя
		АИР56		АИР63		АИР71		АИР80А		АИР80В, С			АИР90		АИР100 S	АИР100 L	АИР112		АИР132 S		АИР132М
L1		23		30		40		50		50			50		60	60	80		80		80
L10		71		80		90		100		100			125		112	140	140		140		178
L17		5,8		7,0		7,0		10,0		10,0			10,0		12,0	12,0	12,0		12,0		12,0
L20	IМ2081 IМ3081	3,0		3,5		3,5		3,5		3,5			4,0		4,0	4,0	4,0		5,0		5,0
	IМ2181 IМ3681	2,5		2,5	3,0	2,5	3,0	3,0	3,5	3,0		3,5	3,0	3,5	3,5	3,5	3,5		3,5	4,0	3,5	4,0
L21		10		10		10		10		10			12		14	14	15		19		19
L30		218		237		272,5 332*		296,5 368*		320,5 392*			337 401*		360 430*	391 460*	433		463		501
L31		36		40		45		50		50			56		63	63	70		89		89
L33		234,0		263,0		316,5		350,0		374,0			390,0		424,0	455,0	516,0		546,0		584,0
L39		0		0		0		0		0			0		0	0	0		0		0
b1		4		5		6		6		6			8		8	8	10		10		10
b2
b10		90		100		112		125		125			140		160	160	190		216		216
b16		8,8		10		10		12		12			12		16	16	16		16		16
b30		127		142		160		180		180			198		226	226	250		287		287
b31**		90		90		115		-		115			-		120	-	-		-		-
h		56		63		71		80		80			90		100	100	112		132		132
h1		4		5		6		6		6			7		7	7	8		8		8
h2
h5		12,5		16,0		21,5		24,5		24,5			27,0		31,0	31,0	35,0		41,0		41,0
h6
h10		7		8		8		9		9			10		12	12	14		16		16
h31		148		161		188 225*		204,5 241,5*		204,5 241,5*			230,0 267*		246,5 288*	246,5 288*	276		316		316
d1		11		14		19		22		22			24		28	28	32		38		38
d2
d20	IМ2081 IМ3081	115		130		165		165		165			215		215	215	265		300		300
	IМ2081 IМ3081	65	85	75	100	85	115	100	130	100		130	115	130	130	130	130	165	165	215	165	215
d22	IМ2081 IМ3081	10		10		12		12		12			15		15	15	15		19		19
	IМ2181 IМ3681	М5	М6	М5	М6	М6	M8	М6	M8	М6		M8	М8		М8	М8	М8	М10	М10	М12	М10	М12
d24	IМ2081 IМ3081	140		160		200		200		200			250		250	250	300		350		350
	IМ2181 IМ3681	80	99	90	110	105	140	120	160	120	160		140	164	160	160	156	211	200	248	200	248
d25	IМ2081 IМ3081	95		110		130		130		130			180		180	180	230		250		250
	IМ2181 IМ3681	50	70	60	80	70	95	80	110	80		110	95	110	110	110	110	130	130	180	130	180

Примечания

* - размеры для двигателей со встроенным электромагнитным тормозом.

** - только для однофазных двигателей с пристроенным конденсатором.

Электрические параметры и массы

Тип	Электрические параметры								Масса, кг
Тип	Р, кВт	Номинальная частота вращения, об/мин	КПД, %	cos j	Iп/Iн	Мп/Мн	Мmax/Мн	Мmin/Мн	Масса, кг
АИР56А2	0,18	2730	65,0	0,78	5,0	2,2	2,2	1,8	3,5
АИР56В2	0,25	2700	66,0	0,79	5,0	2,2	2,2	1,8	3,8
АИР56А4	0,12	1350	58,0	0,66	5,0	2,2	2,2	1,8	3,6
АИР56В4	0,18	1350	60,0	0,68	5,0	2,2	2,2	1,8	4,2
АИР63А2	0,37	2730	72,0	0,84	5,0	2,2	2,2	1,8	5,2
АИР63В2	0,55	2730	75,0	0,81	5,0	2,2	2,2	1,8	6,1
АИР63А4	0,25	1320	65,0	0,67	5,0	2,2	2,2	1,8	5,1
АИР63В4	0,37	1320	68,0	0,70	5,0	2,2	2,2	1,8	6,0
АИР63А6	0,18	860	56,0	0,62	4,0	2,2	2,2	1,6	4,8
АИР63В6	0,25	860	59,0	0,62	4,0	2,2	2,2	1,6	5,6
АИР71А2	0,75	2820	79,0	0,80	6,0	2,6	2,7	1,6	8,7
АИР71В2	1,10	2800	79,5	0,80	6,0	2,2	2,4	1,6	9,5
АИР71А4	0,55	1360	71,0	0,71	5,0	2,3	2,4	1,8	8,1
АИР71В4	0,75	1350	72,0	0,75	5,0	2,5	2,6	2,4	9,4
АИР71А6	0,37	900	65,0	0,63	4,5	2,1	2,2	1,6	8,6
АИР71В6	0,55	920	69,0	0,68	4,5	1,9	2,2	1,6	9,9
АИР71В8	0,25	680	58,0	0,60	4,0	1,6	1,9	1,4	9,9
АИР80А2	1,50	2880	82,0	0,85	6,5	2,2	2,6	1,8	12,4
АИР80В2	2,20	2860	83,0	0,87	6,4	2,1	2,6	1,8	15,0
АИР80А4	1,10	1420	76,5	0,77	5,0	2,2	2,4	1,7	11,9
АИР80В4	1,50	1410	78,5	0,80	5,3	2,2	2,4	1,7	13,8
АИР80А6	0,75	920	71,0	0,71	4,0	2,1	2,2	1,6	11,6
АИР80В6	1,10	920	75,0	0,71	4,5	2,2	2,3	1,8	15,3
АИР80А8	0,37	680	58,0	0,59	3,5	2,0	2,3	1,4	12,8
АИР80В8	0,55	680	58,0	0,60	3,5	2,0	2,1	1,4	14,8
АИР90L2	3,00	2860	83,5	0,88	7,0	2,3	2,6	1,7	19,0
АИР90L4	2,20	1430	80,0	0,79	6,0	2,0	2,4	2,0	18,1
АИР90L6	1,50	940	76,0	0,70	5,0	2,0	2,3	1,9	19,0
АИР90LА8	0,75	700	70,0	0,71	4,0	1,5	2,0	1,5	17,7
АИР90LВ8	1,10	710	74,0	0,72	4,5	1,5	2,2	1,5	20,5
АИР100S2	4,00	2850	87,0	0,88	7,5	2,0	2,4	1,6	26,0
АИР100L2	5,50	2850	88,0	0,88	7,5	2,1	2,4	1,6	31,5
АИР100S4	3,00	1410	82,0	0,82	7,0	2,0	2,2	1,6	23,0
АИР100L4	4,00	1410	85,0	0,84	7,0	2,1	2,4	1,6	29,2
АИР100L6	2,20	940	81,5	0,74	6,0	1,9	2,2	1,6	27,0
АИР100L8	1,50	710	76,0	0,75	3,7	1,6	2,0	1,5	24,0
АИР112М2	7,50	2900	87,5	0,88	7,5	2,0	2,2	1,6	40,0
АИР112М4	5,50	1430	85,5	0,86	7,0	2,0	2,5	1,6	38,5
АИР112МА6	3,00	950	81,0	0,76	6,0	2,0	2,2	1,6	33,4
АИР112МВ6	4,00	950	82,0	0,81	6,0	2,0	2,2	1,6	38,8
АИР112МА8	2,20	700	76,5	0,71	6,0	1,8	2,2	1,4	33,4
АИР112МВ8	3,00	700	79,0	0,74	6,0	1,8	2,2	1,4	39,0
АИР132М2	11,00	2910	87,5	0,88	7,5	1,6	2,2	1,2	60,4
АИР132S4	7,50	1440	86,0	0,83	7,5	2,0	2,5	1,6	53,5
АИР132М4	11,00	1450	87,5	0,79	7,5	2,4	2,9	2,2	66,3
АИР132S6	5,50	960	85,0	0,80	7,0	2,0	2,2	1,6	52,3
АИР132М6	7,50	950	85,0	0,79	7,0	2,0	2,2	1,6	64,5
АИР132S8	4,00	700	83,0	0,70	6,0	1,8	2,2	1,4	52,2
АИР132М8	5,50	700	83,0	0,74	6,0	1,8	2,2	1,4	62,2
АИР160S2	15,00	2920	90,5	0,89	7,0	2,1	3,0	2,0	95,7
АИР160М2	18,50	2920	91,0	0,89	7,0	2,2	3,0	2,0	96,9
АИР160S4	15,00	1460	89,5	0,86	6,5	2,3	2,7	2,0	97,1
АИР160М4	18,50	1460	90,0	0,86	6,5	2,3	2,7	2,0	103,9
АИР160S6	11,00	970	87,5	0,81	6,5	1,9	2,6	1,7	98,3
АИР160М6	15,00	970	88,0	0,84	6,5	2,0	2,6	1,7	113,9
АИР160S8	7,50	720	86,0	0,72	5,5	1,7	2,3	1,5	86,9
АИР160М8	11,00	720	87,0	0,73	5,5	1,7	2,3	1,5	108,9
АИР180S2	22,00	2930	90,5	0,88	7,0	2,2	2,9	2,0	118,9
АИР180М2	30,00	2930	92,0	0,89	7,0	2,4	2,9	2,0	137,9
АИР180S4	22,00	1460	91,0	0,86	6,8	2,4	2,5	1,6	129,9
АИР180М4	30,00	1460	91,5	0,85	7,0	2,4	2,5	1,7	150,9
АИР180М6	18,50	980	89,5	0,86	6,5	2,0	2,7	1,7	138,9
АИР180М8	15,00	730	88,0	0,74	5,5	1,8	2,4	1,6	138,9
