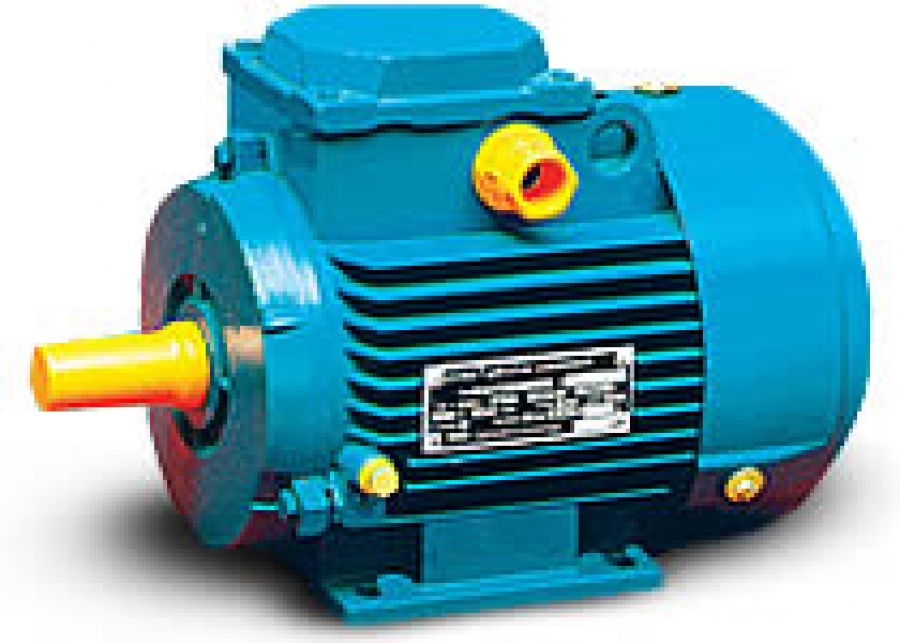

Трехфазные асинхронные двигатели АИР160

1
2
3
4
5

(0 голосов)

Двигатели трёхфазные асинхронные с короткозамкнутым ротором серии АИР изготавливаются по ТУ РБ 05755950-420-93. Двигатели выпускаются как общепромышленного назначения, так и в различных модификациях:
повышенной точности по установочно-присоединительным размерам;
- многоскоростные;
- с повышенным скольжением;
- со встроенной температурной защитой;
- прочие (различного климатического и монтажного исполнения, исполнения по степени защиты и т.д.).

Габаритно-присоединительные размеры двигателей основного исполнения исполнение IM108X, IM208Х, IM308Х (IM218X;IM368X)
(чертеж и присоединенные размеры)

Таблица 1 - Размеры трехфазных двигателей

Размеры, мм		Тип двигателя
		АИР160S		АИР160М		АИР180S		АИР180М
		2	4, 6, 8	2	4, 6, 8	2	4, 6, 8	2	4, 6, 8
L1		110
L10		178		210		203		241
L17		15
L20	IМ2081 IМ3081	5
	IМ2181 IМ3681	--
L21		13				15
L30		680		720		700		740
L31		108				121
L33		785		815		804		844
L39		0
b1		12	14	12	14	14	16	14	16
b2		12				14
b10		254				279
b16		20
b30		350				375
b31**		-		-		-		-
h		160				180
h1		8	9	8	9	9	10	9		10
h2		8				9
h5		45	51,5	45	51,5	51,5	59	51,5	59
h6		45				51,5
h10		20
h31		405				445
d1		42	48	42	48	48	55	48	55
d2		42				48
d20	IМ2081 IМ3081	300				350
	IМ2081 IМ3081	--				--
d22	IМ2081 IМ3081	19
	IМ2181 IМ3681	--
d24	IМ2081 IМ3081	350				400
	IМ2181 IМ3681	--				--
d25	IМ2081 IМ3081	250				300
	IМ2181 IМ3681	--				--

Примечания

* - размеры для двигателей со встроенным электромагнитным тормозом.

** - только для однофазных двигателей с пристроенным конденсатором.

Электрические параметры и массы

Тип	Электрические параметры								Масса, кг
Тип	Р, кВт	Номинальная частота вращения, об/мин	КПД, %	cos j	Iп/Iн	Мп/Мн	Мmax/Мн	Мmin/Мн	Масса, кг
АИР56А2	0,18	2730	65,0	0,78	5,0	2,2	2,2	1,8	3,5
АИР56В2	0,25	2700	66,0	0,79	5,0	2,2	2,2	1,8	3,8
АИР56А4	0,12	1350	58,0	0,66	5,0	2,2	2,2	1,8	3,6
АИР56В4	0,18	1350	60,0	0,68	5,0	2,2	2,2	1,8	4,2
АИР63А2	0,37	2730	72,0	0,84	5,0	2,2	2,2	1,8	5,2
АИР63В2	0,55	2730	75,0	0,81	5,0	2,2	2,2	1,8	6,1
АИР63А4	0,25	1320	65,0	0,67	5,0	2,2	2,2	1,8	5,1
АИР63В4	0,37	1320	68,0	0,70	5,0	2,2	2,2	1,8	6,0
АИР63А6	0,18	860	56,0	0,62	4,0	2,2	2,2	1,6	4,8
АИР63В6	0,25	860	59,0	0,62	4,0	2,2	2,2	1,6	5,6
АИР71А2	0,75	2820	79,0	0,80	6,0	2,6	2,7	1,6	8,7
АИР71В2	1,10	2800	79,5	0,80	6,0	2,2	2,4	1,6	9,5
АИР71А4	0,55	1360	71,0	0,71	5,0	2,3	2,4	1,8	8,1
АИР71В4	0,75	1350	72,0	0,75	5,0	2,5	2,6	2,4	9,4
АИР71А6	0,37	900	65,0	0,63	4,5	2,1	2,2	1,6	8,6
АИР71В6	0,55	920	69,0	0,68	4,5	1,9	2,2	1,6	9,9
АИР71В8	0,25	680	58,0	0,60	4,0	1,6	1,9	1,4	9,9
АИР80А2	1,50	2880	82,0	0,85	6,5	2,2	2,6	1,8	12,4
АИР80В2	2,20	2860	83,0	0,87	6,4	2,1	2,6	1,8	15,0
АИР80А4	1,10	1420	76,5	0,77	5,0	2,2	2,4	1,7	11,9
АИР80В4	1,50	1410	78,5	0,80	5,3	2,2	2,4	1,7	13,8
АИР80А6	0,75	920	71,0	0,71	4,0	2,1	2,2	1,6	11,6
АИР80В6	1,10	920	75,0	0,71	4,5	2,2	2,3	1,8	15,3
АИР80А8	0,37	680	58,0	0,59	3,5	2,0	2,3	1,4	12,8
АИР80В8	0,55	680	58,0	0,60	3,5	2,0	2,1	1,4	14,8
АИР90L2	3,00	2860	83,5	0,88	7,0	2,3	2,6	1,7	19,0
АИР90L4	2,20	1430	80,0	0,79	6,0	2,0	2,4	2,0	18,1
АИР90L6	1,50	940	76,0	0,70	5,0	2,0	2,3	1,9	19,0
АИР90LА8	0,75	700	70,0	0,71	4,0	1,5	2,0	1,5	17,7
АИР90LВ8	1,10	710	74,0	0,72	4,5	1,5	2,2	1,5	20,5
АИР100S2	4,00	2850	87,0	0,88	7,5	2,0	2,4	1,6	26,0
АИР100L2	5,50	2850	88,0	0,88	7,5	2,1	2,4	1,6	31,5
АИР100S4	3,00	1410	82,0	0,82	7,0	2,0	2,2	1,6	23,0
АИР100L4	4,00	1410	85,0	0,84	7,0	2,1	2,4	1,6	29,2
АИР100L6	2,20	940	81,5	0,74	6,0	1,9	2,2	1,6	27,0
АИР100L8	1,50	710	76,0	0,75	3,7	1,6	2,0	1,5	24,0
АИР112М2	7,50	2900	87,5	0,88	7,5	2,0	2,2	1,6	40,0
АИР112М4	5,50	1430	85,5	0,86	7,0	2,0	2,5	1,6	38,5
АИР112МА6	3,00	950	81,0	0,76	6,0	2,0	2,2	1,6	33,4
АИР112МВ6	4,00	950	82,0	0,81	6,0	2,0	2,2	1,6	38,8
АИР112МА8	2,20	700	76,5	0,71	6,0	1,8	2,2	1,4	33,4
АИР112МВ8	3,00	700	79,0	0,74	6,0	1,8	2,2	1,4	39,0
АИР132М2	11,00	2910	87,5	0,88	7,5	1,6	2,2	1,2	60,4
АИР132S4	7,50	1440	86,0	0,83	7,5	2,0	2,5	1,6	53,5
АИР132М4	11,00	1450	87,5	0,79	7,5	2,4	2,9	2,2	66,3
АИР132S6	5,50	960	85,0	0,80	7,0	2,0	2,2	1,6	52,3
АИР132М6	7,50	950	85,0	0,79	7,0	2,0	2,2	1,6	64,5
АИР132S8	4,00	700	83,0	0,70	6,0	1,8	2,2	1,4	52,2
АИР132М8	5,50	700	83,0	0,74	6,0	1,8	2,2	1,4	62,2
АИР160S2	15,00	2920	90,5	0,89	7,0	2,1	3,0	2,0	95,7
АИР160М2	18,50	2920	91,0	0,89	7,0	2,2	3,0	2,0	96,9
АИР160S4	15,00	1460	89,5	0,86	6,5	2,3	2,7	2,0	97,1
АИР160М4	18,50	1460	90,0	0,86	6,5	2,3	2,7	2,0	103,9
АИР160S6	11,00	970	87,5	0,81	6,5	1,9	2,6	1,7	98,3
АИР160М6	15,00	970	88,0	0,84	6,5	2,0	2,6	1,7	113,9
АИР160S8	7,50	720	86,0	0,72	5,5	1,7	2,3	1,5	86,9
АИР160М8	11,00	720	87,0	0,73	5,5	1,7	2,3	1,5	108,9
АИР180S2	22,00	2930	90,5	0,88	7,0	2,2	2,9	2,0	118,9
АИР180М2	30,00	2930	92,0	0,89	7,0	2,4	2,9	2,0	137,9
АИР180S4	22,00	1460	91,0	0,86	6,8	2,4	2,5	1,6	129,9
АИР180М4	30,00	1460	91,5	0,85	7,0	2,4	2,5	1,7	150,9
АИР180М6	18,50	980	89,5	0,86	6,5	2,0	2,7	1,7	138,9
АИР180М8	15,00	730	88,0	0,74	5,5	1,8	2,4	1,6	138,9
