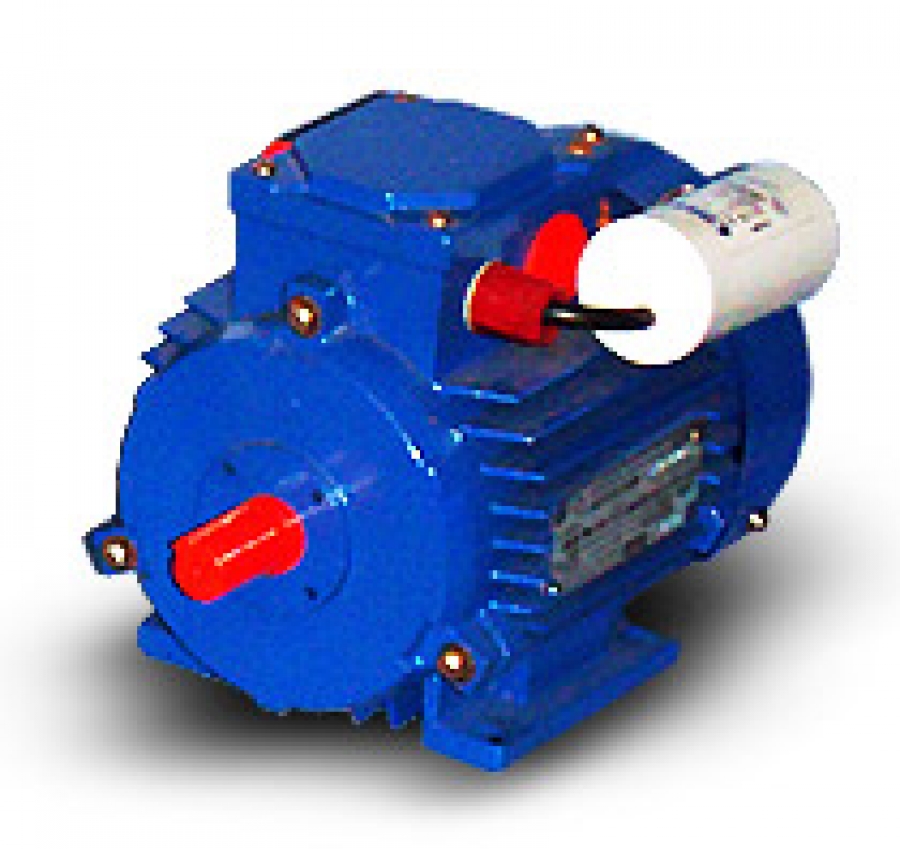

Двигатели однофазные
Двигатели предназначены для комплектации электроприводов бытового и промышленного назначения, различных механизмов (деревообрабатывающих станков, насосов и др.). Питание от сети переменного тока напряжением 115, 220, 230 В.Однофазные двигатели выпускаются в тех же конструктивных исполнениях, что и двигатели серии АИР и соответствуют им по своим основным размерам. Двигатели работают с малогабаритным пристроенным рабочим конденсатором.
Электрические параметры и массы
Электрические параметры и массы
| Тип | Р, кВт | U, В | КПД, % | Соs j | Скольжение, % | Мп/Мн | Mmax/Мн | Iп/Iн | С, мкф | Uнс, В | Масса, кг |
| Синхронная частота вращения 3000 об/мин | |||||||||||
| АИРЕ56А2 | 0,12 | 220/230 | 62,0 | 0,92 | 5,5 | 0,5 | 2,5 | 3,2 | 6,3 | 450 | 3,7 |
| АИРЕ56В2 | 0,18 | 220/230 | 65,0 | 0,95 | 5,5 | 0,45 | 2,1 | 2,8 | 8,0 | 450 | 4,0 |
| АИРЕ56С2 | 0,25 | 220/230 | 62,0 | 0,95 | 6,0 | 0,55 | 2,0 | 3,0 | 12,5 | 450 | 4,3 |
| АИРЕ63В2 | 0,37 | 220 | 68,0 | 0,84 | 5,0 | 0,52 | 2,6 | 4,0 | 20,0 | 450 | 6,3 |
| 230 | 16,0 | 450 | |||||||||
| АИРЕ71А2 | 0,55 | 115 | 75,0 | 0,9 | 5,0 | 0,50 | 2,0 | 4,3 | 30,0 | 250 | 8,9 |
| 220/230 | 16,0 | 450 | |||||||||
| АИРЕ71В2 | 0,75 | 115 | 71,0 | 0,84 | 7,0 | 0,55 | 1,9 | 4 | 50,0 | 250 | 9,6 |
| 220/230 | 25,0 | 450 | |||||||||
| АИРЕ71С2 | 1,10 | 115 | 70,0 | 0,85 | 7,0 | 0,55 | 2,0 | 3,8 | 60,0 | 250 | 10,5 |
| 220/230 | 30,0 | 450 | |||||||||
| АИРЕ80В2 | 1,50 | 115 | 76,0 | 0,95 | 7,0 | 0,45 | 1,9 | 4,0 | 80,0 | 250 | 15,1 |
| 220/230 | 40,0 | 450 | |||||||||
| АИРЕ80С2, S1 / S6-40% | 1,8 / 2,2 | 115 | 76,0 | 0,9 | 8,0 | 0,45 | 1,7 | 4,0 | 100,0 | 250 | 15,9 |
| 220/230 | 50,0 | 450 | |||||||||
| Синхронная частота вращения 1500 об/мин | |||||||||||
| АИРЕ56А4 | 0,12 | 220/230 | 50,0 | 0,88 | 7,0 | 0,55 | 1,8 | 2,0 | 8,0 | 450 | 3,8 |
| АИРЕ56В4 | 0,18 | 220/230 | 55,0 | 0,9 | 7,5 | 0,50 | 1,65 | 2,2 | 10,0 | 450 | 4,4 |
| АИРЕ63В4 | 0,25 | 220 | 60,0 | 0,8 | 5,0 | 0,52 | 1,9 | 2,6 | 10,0 | 450 | 6,2 |
| 230 | 8,0 | 250 | |||||||||
| АИРЕ71А4 | 0,37 | 115 | 64,0 | 0,9 | 9,5 | 0,60 | 2,0 | 3,0 | 25,0 | 250 | 8,3 |
| 220/230 | 14,0 | 450 | |||||||||
| АИРЕ71В4 | 0,55 | 115 | 69,0 | 0,9 | 10,5 | 0,60 | 1,8 | 3,0 | 30,0 | 250 | 9,6 |
| 220/230 | 16,0 | 450 | |||||||||
| АИРЕ71С4 | 0,75 | 115 | 64,0 | 0,88 | 10,0 | 0,55 | 1,6 | 3,0 | 50,0 | 250 | 10,3 |
| 220/230 | 25,0 | 450 | |||||||||
| АИРЕ80В4 | 1,10 | 115 | 71,0 | 0,9 | 10,0 | 0,45 | 1,8 | 3,0 | 60,0 | 250 | 14,1 |
| 220/230 | 30,0 | 450 | |||||||||
| АИРЕ80С4, S1 / S6-60% | 1,3 / 1,5 | 115 | 71,0 | 0,95 | 11,0 | 0,45 | 1,55 | 2,8 | 80,0 | 250 | 15,1 |
| 220/230 | 35,0 | 450 | |||||||||
| АИРЕ100S4 | 2,20 | 220 | 75,0 | 0,95 | 6,5 | 0,40 | 1,9 | 3,2 | 60,0 | 450 | 24,4 |
