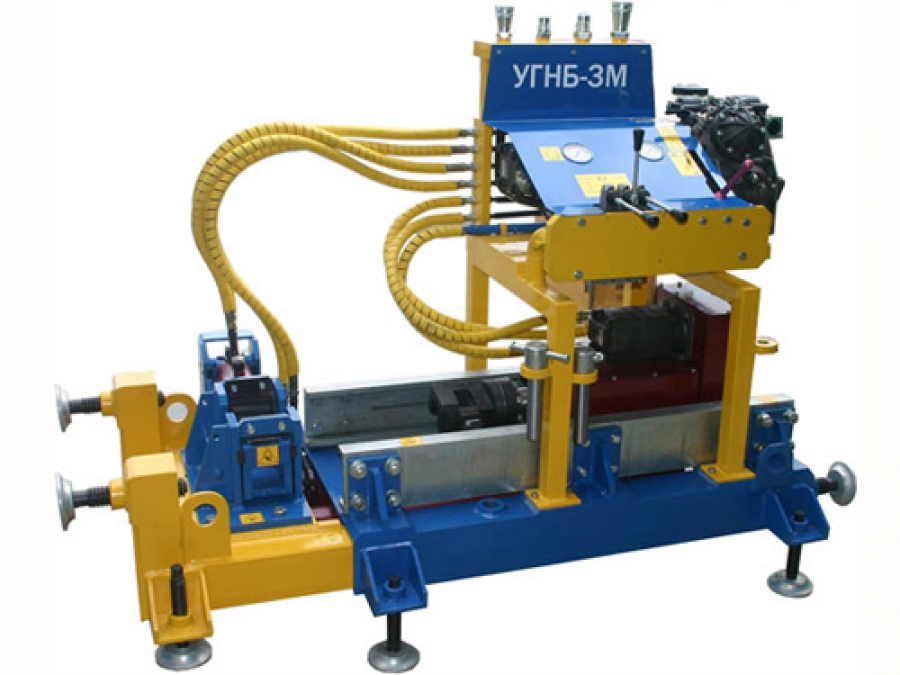

Установка горизонтального направленного бурения УГБН-3М

(0 голосов)
Заказать

Установка горизонтального направленного бурения УГБН-3М используется для бурения горизонтальных скважин диаметром до 450 мм под дорогами, под оросительными каналами в грунтах I-IV категории с глубиной бурения не более 10м и длиной бурения до 100м. Глубина котлована для закрепления установки не более 4 метров (при укреплении стенок котлована). Установка предназначена для работы в диапазоне температур окружающего воздуха от +1С до +40С.

Установка горизонтального направленного бурения УГБН-3М идеально подходит для направленного бурения горизонтальных скважин, в стесненных условиях, при близком расположении объектов капитального строительства.

Установка горизонтального направленного бурения УГБН-3М имеет следующие особенности:
• Большая сила тяги – 16 тонн
• Диаметр расширения – до 450мм (в зависимости от грунта)
• Выполняет управляемое бурение на расстояние до 100 м
• С помощью вращающего шпинделя и бурового пилота осуществляется точное управление траекторией бурения
• Положение бурового пилота в грунте отслеживается с помощью системы навигации DigiTrak Mark III
• Имеет различные буровые ножи для различных типов грунта

Установка горизонтального направленного бурения УГБН-3М имеет следующие преимущества:

- Большая мощность при компактных размерах;
- Установка поставляется полным комплексом – можно сразу приступать к выполнению работ;
- Для установки необходим очень небольшой стартовый приямок (котлован);
- Гидравлические шланги соединятся при помощи быстросъемных соединений;
- Автоматическое накручивание и откручивание буровых штанг;
- В зону бурения подается вода.



Технические характеристики
Диаметр расширителя, мм 160, 250, 350, 450
Диаметр пилотной скважины, мм 80
Максимальная длина бурения скважины, м 100
Скорость вращения инструмента, об/мин 0-100
Усилие подачи/обратной тяги, т 12 / 16
Рабочая длина буровых штанг, мм 500
Максимальное давление бурового раствора, бар 60
Максимальный крутящий момент, Нм 2600
Мощность двигателя маслостанции, л.с. 60
Габаритные размеры
Длина в рабочем состоянии, мм 2200
Длина в транспортном состоянии, мм 1700
Ширина, мм 900
Высота, мм 1280
Масса
Буровой станок, кг, не более 850
Маслостанция, кг, не более 900
Комплект оснастки и инструмента, кг, не более 1250
  • Стоимость: под заказ, стоимость оговаривается при заказе
