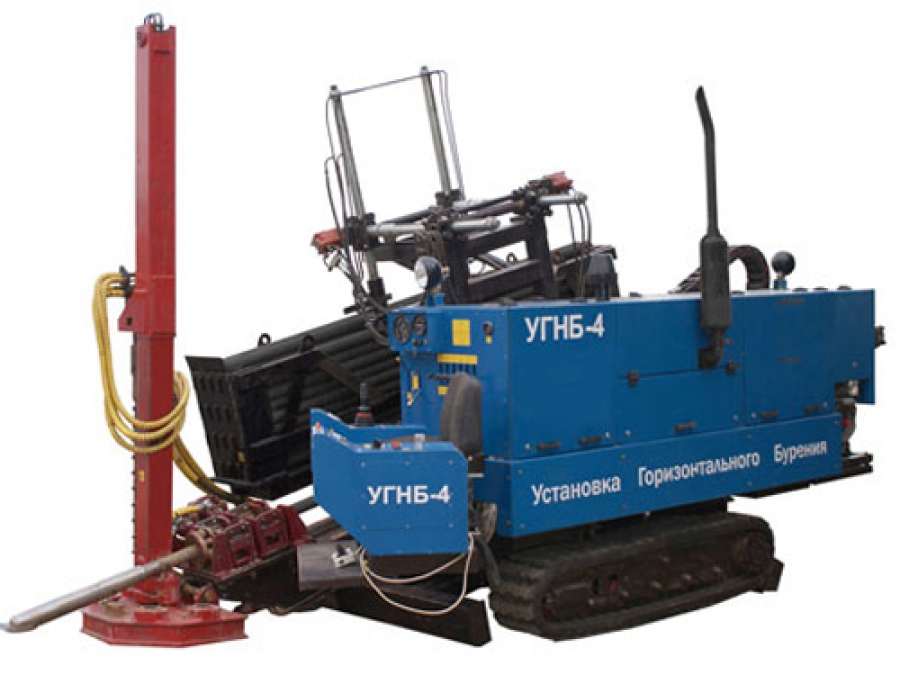

Установка горизонтального направленного бурения УГНБ-4

(0 голосов)
Заказать

Установка горизонтального направленного бурения УГНБ-4 прдназначена для  горизонтального управляемого бурения с последующим расширением на расстояние до 200 метров.

На установке УГБН-4 применен гидравлический насос регулируемого типа. Гидравлическая часть установки изготовлена из комплектующих Sauer-Danfoss.

Рабочие органы управляются при помощи манипуляторов с электроуправлением. Передвижение в пределах рабочей площадки, съезд с трейлера производится с помощью выносного пульта управления, соединенного с установкой кабелем длиной 3м.

Особенности установки горизонтального направленного бурения УГНБ-4:

- Компактная буровая установка с функцией передвижения;
- Резиновые гусеницы позволяют передвигаться по дорожным покрытиям без их повреждения;
- Анкерная система позволяет надежно обеспечить позиционирование буровой установки (4 анкеров);
- Автоматическая установка штанг, сменный магазин на 44 штанги (125м);
- Выносной пульт позволяет дистанционно управлять передвижением машины;
- Принцип действия — гидравлический.



Технические характеристики
Параметры Значение
Тип бурения Управляемое горизонтальное с вращением инструмента
Диаметр пилотной скважины, мм 80
Диаметр расширения (в зависимости от грунта), мм 500
Максимальная длина бурения скважины, м (в зависимости от грунта) 200
Скорость движения каретки, м/мин 0-40
Частота вращения инструмента, об/мин 0 - 125
Усилие прямой / обратной тяги, т 16 / 16
Угол забуривания, град. 15
Максимальный крутящий момент, Нм 2650
Привод каретки цепной привод, 2-гидромотора
Длина буровой трубы рабочая, мм 2850
Диаметр буровой трубы, мм 54
Количество буровых труб в кассете, шт. 44
Давление подачи бурового раствора, бар 60
Производительность насоса подачи бурового раствора, л/мин 100
Двигатель
Тип, модель дизель Д243-20
Мощность, л.с. 83
Скорость передвижения машины, км/ч 0-2,8
Вес машины, т 6,2
  • Стоимость: под заказ, стоимость оговаривается при заказе
