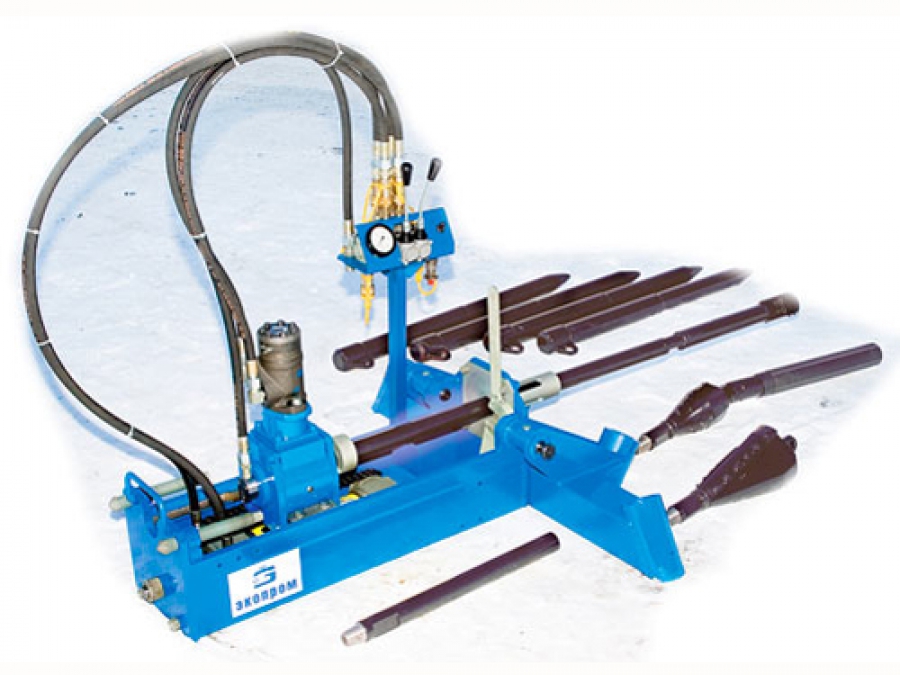

Установка направленного бурения УНБ-4

(0 голосов)
Заказать

Установка направленного бурения УНБ-4 - это комплекс оборудования для бестраншейной прокладки трубопроводов диаметром до 110 мм методом горизонтального направленного бурения.

Уникальность бурового станка заключается в том, что его конструкция и размеры позволяют вести работу как с поверхности или из котлована (крепление забивными анкерами), так и из готового колодца (крепление на распорках) диаметром от 1 м. (!), что незаменимо при прокладке дополнительных коммуникаций в уже функционирующих инженерных сетях, либо при их заводке непосредственно в подвальные помещения жилых домов.

Вследствие этого, УНБ-4 зачастую используется как «карманный» для бригады, работающей на более мощных установках УНБ-8 и УНБ-30, конструкция дизельных гидростанций и бентонитовых смесителей которых дает возможность подключения данного станка.

Вся установка в комплекте перевозится в грузовом а/м "Газель" или монтируется на прицепе размером 2.9x1.8 м грузоподъёмностью до 1.5 тонн. В последнем случае отпадает необходимость присутствия автомобиля на месте проведения работ.

Буровой станок легко разбирается на части, переносится ВРУЧНУЮ и монтируется в т.ч и в готовом колодце через люк.

В отличие от аналогов, конструкция системы подачи бурового раствора предъявляет невысокие требования к качеству воды для приготовления бентонитового раствора, достаточно обычной воды из близлежащего водоема.

Немаловажен и экономический эффект. Преимущества УНБ-4 в данном аспекте заключаются, во-первых в значительно меньшей стоимости оборудования, комплектующих и расходных материалов по сравнению с аналогами, а во вторых, расход бентонитового раствора в данном буровом станке составляет фактически 30-40 л/мин против 60-80- л/мин у аналогов, что вдвое снижает расход дорогостоящего бентонитового порошка.



Технические характеристики
Усилие прямой/обратной тяги, кН 40 / 37
Макс. длина бурения, м 100
Диаметр/рабочая длина буровой штанги, мм 45/500
Расход бурового раствора, л/мин 30-50
Габаритные размеры:
- бурового станка 850х500х260
- дизельгидростанции 1200х800х1200
- смесительной станции 1000х1200х1000
Масса, кг, не более
- бурового станка (в сборе) 112
Масса отдельных легкосборных частей бурового станка, кг, не более:
- станина (+анкерная основа) 50 (+32)
- вращатель 20
- стойка управления 10
Масса питающей дизельгидростанции ДГ-30, кг, не более 450
Объем бака смесительной станции СПБР-1, л 1000
Состав бригады, чел. 2
  • Стоимость: под заказ, стоимость оговаривается при заказе
