ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Кабельный транспортер | КТ-8 |
|---|---|
| Масса снаряженного прицепа, кг. | 1800 |
| Полная масса прицепа, кг. | 9800 |
| Габаритные размеры (д/ш/в), мм | 6300/2530/2450 |
| Количество осей/колес | 2/4 |
| Распределение полной массы (на колеса прицепа/на сцепное устройство), кг | 9600/200 |
| Подвеска | зависимая, рессорная, балансирная |
| Тормозная система | пневматическая с АБС |
| Шины | 10R-20 (149/146К) |
| Давление в шинах, кг/см2 | 5,8-7,2 |
| Максимальный диаметр барабана, мм | 3600 |
| Максимальная ширина барабана, мм | 1300 |
| Максимальный вес перевозимых барабанов, кг | 8000 |
| Комплектация | опорная домкратная стойка, ось для перевозки барабанов (усиленная 90 мм.) |
Буксировка прицепа осуществляется автомобилями и тракторами в техническом паспорте которых заводом изготовителем разрешена буксировка прицепа полной массой 9800 кг. Скорость буксировки по дорогам общего пользования не должна превышать 70 км/час. Соответствующий знак ограничения скорости должен быть установлен на прицепе. В отдельных случаях завод изготовитель ограничивает скорость эксплуатации до 50 км/час
КОМПОНОВКА:

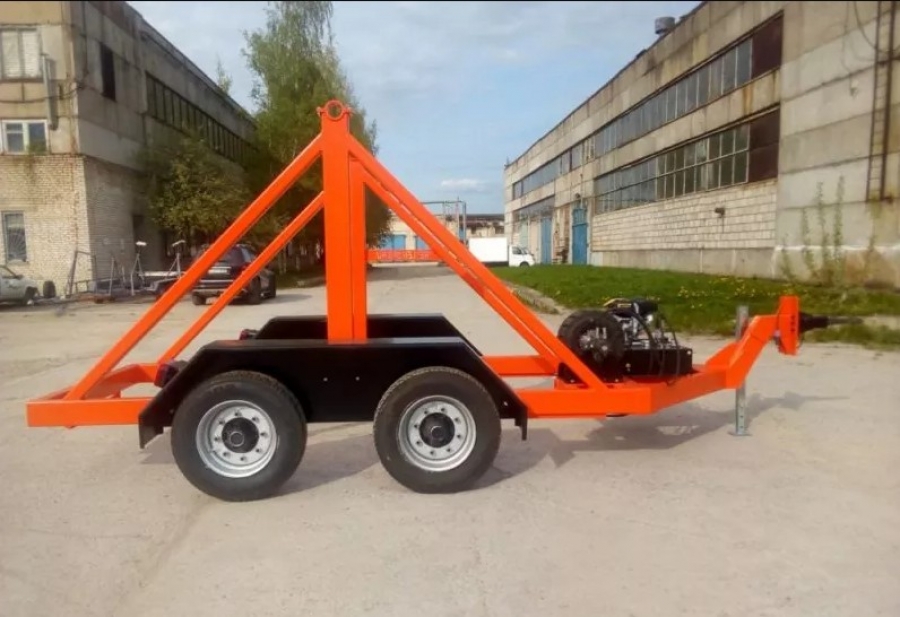

Кабельный транспортер КТ-8 выполнен в виде пространственной рамы из профильных труб различного сечения. Подвеска прицепа рессорная с межосевым балансиром обеспечивает плавность хода на дорогах с различным дорожным покрытием. Тормозная система пневматическая, двухконтурная с АБС. Тягово-сцепное устройство (ТСУ) прицепа оборудуется на выбор:
сцепной петлей №2 «ГОСТ» D-90 мм
кольцом «НАТО» D-50 мм (для тягача оборудованного «ЕВРО» сцепкой)
Сцепная петля имеет возможность регулировки по высоте в диапазоне 850-1000 мм., что обеспечивает возможность эксплуатации прицепа практически с любым тягачом.
Вертикальные стойки рамы имеют фиксированный по высоте ложемент для установки оси с грузовым барабаном и замок для фиксации в транспортном положении. Максимальный диаметр перевозимых барабанов с грузом 3.6 метров.
По техническому заданию заказчика прицеп может быть оборудован гидравлической станцией для осуществления вращения барабана (функция намотки и размотки) и стальным барабаном для перевозки кабельной продукции, пластиковых или полиэтиленовых труб, шлангов.
